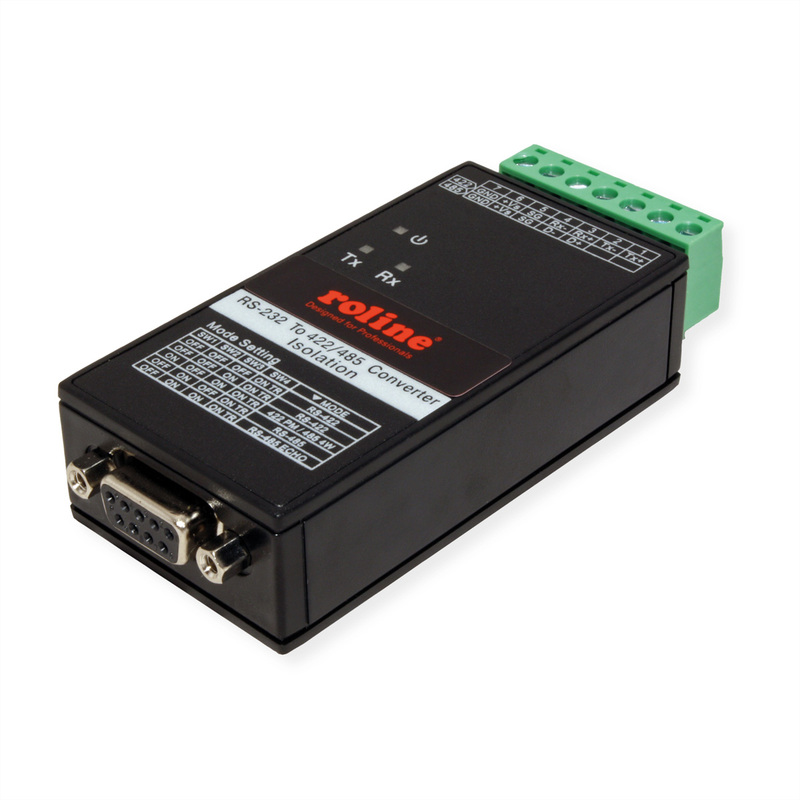

Redukcia z RS232 na RS422/485, DIN
Redukcia z RS232 na RS422/485, DIN
Konvertuje signály RS-232 na RS-422 alebo RS-485 Plne kompatibilný so sériovými COM portami P..... celý popis
- Konvertuje signály RS-232 na RS-422 alebo RS-485
- Plne kompatibilný so sériovými COM portami PC
- Izolácia 3000 V DC (optická)

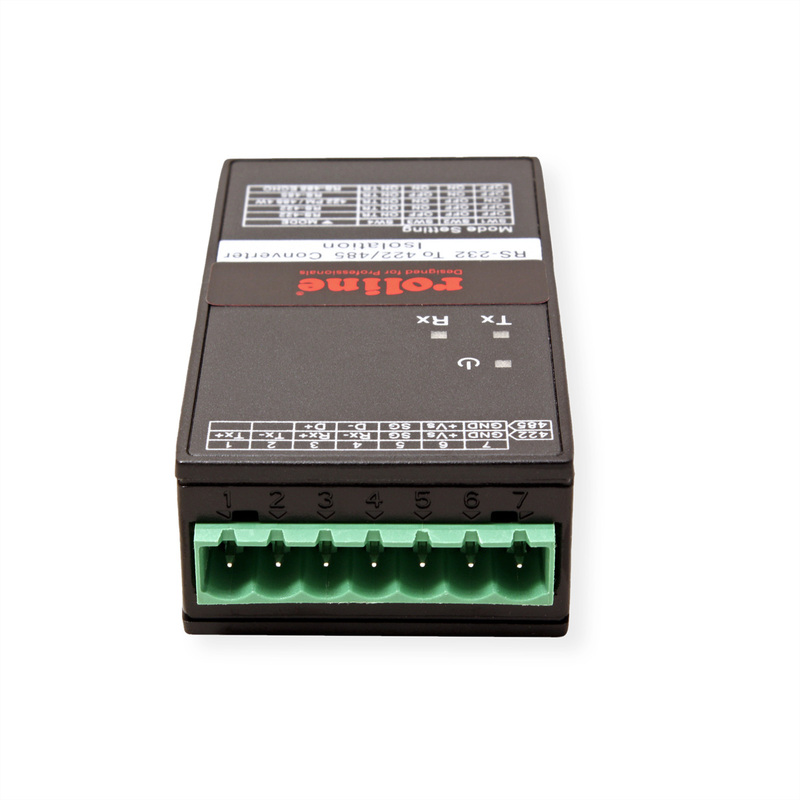

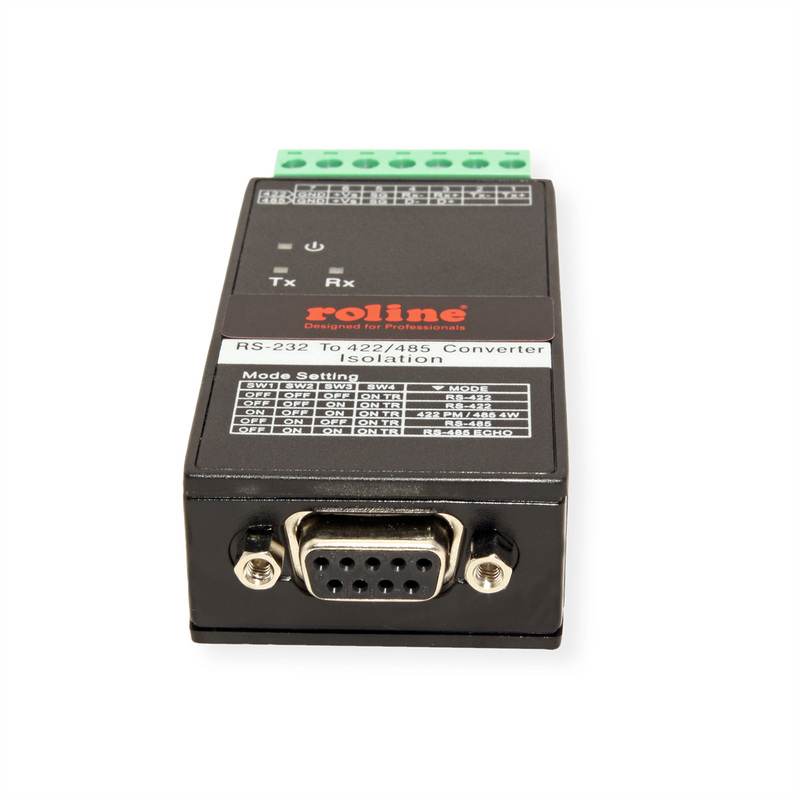

- Konektory: RS-232: DB9 Female, RS-422/485: 7-pinová svorkovnica
- Automatické prepínanie hardvérom
- Rýchlosť prenosu dát až 115,2 Kbit/s
- Koncový odpor a režim Echo

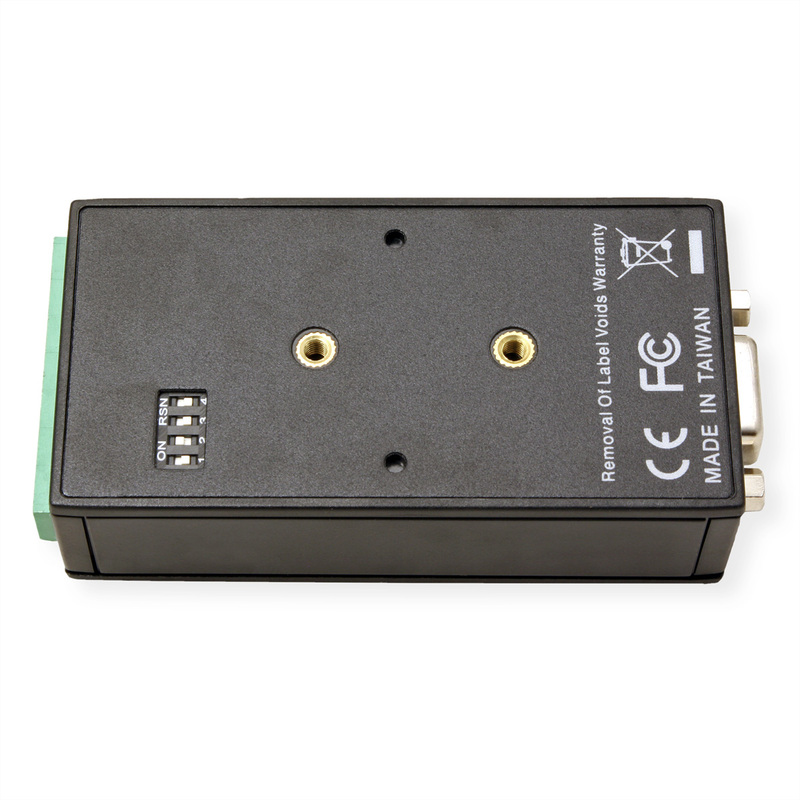

- DIP prepínače pre nastavenie terminálu
- Signály: TXD, RXD, RTS, CTS, GND pre RS-232
- Ochrana: 15 KV ESD ochrana pre všetky signály, prepäťová ochrana signálov RS-422/485
- Stavové LED diódy

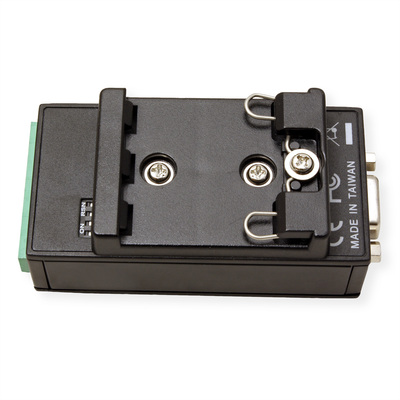

- Pre montáž na DIN lištu
- DC napájanie 10~30 V (vstavaná prepäťová ochrana)
- Hardvérové riešenie, nie je potrebný žiadny softvér
Environmentálne limity:
Prevádzková teplota: -30 ~ 75°C
Skladovacia teplota: -40 ~ 85°C
Okolitá relatívna vlhkosť: 5 ~ 95 % Nekondenzuje
Technické špecifikácie
| Skupina produktov | Adaptéry, terminátory, konvertory |
| Typ produktu | Konvertor sériového rozhrania |
| Farba | čierna |
| Rozsah doručenia | prevodník, manuál |
| Pripojenie na strane 1 (PC) | RS232 |
| Pripojenie na strane 2 (periférne zariadenia) | Svorkovnica |
| Strana 1 Typ konektora | D-Sub 9-kolíkový (DE-9) |
| Strana 1 Pohlavie konektora | Žena |
| Typ konektora na strane 2 | Svorkovnica |
| Strana 2 Pohlavie konektora | Žena |
| Smer konverzie | RS422/RS485- RS232 |
| Oblasť použitia | Vonkajšie |
| Hmotnosť | 94,9 g |
- Converts RS-232 signals to RS-422 or RS-485
- Fully compliant with PC serial COM ports
- Isolation 3000 VDC (optical)
- Connectors: RS-232: DB9 Female, RS-422/485: 7-pin terminal block
- Auto toggling by hardware
- Data transfer rate of up to 115.2 Kbit/s
- Terminal resistance and Echo mode
- DIP switches for terminal settings
- Signals: TXD, RXD, RTS, CTS, GND for RS-232
- Protection: 15 KV ESD protection for all signals, RS-422/485 signals surge protection
- Status LEDs
- For DIN rail mounting
- DC power supply 10~30 V (built-in surge protector)
- Hardware solution, no software required
Environmental Limits:
Operating Temperature: -30 ~ 75°C
Storage Temperature: -40 ~ 85°C
Ambient Relative Humidity: 5 ~ 95% Non-Condensing
Technical specifications
| Product group | Adapters, Terminators, Converters |
| Product type | Serial interface converter |
| Colour | black |
| Scope of delivery | converter, manual |
| Side 1 connection (PC) | RS232 |
| Side 2 connection (Peripherals) | Terminal block |
| Side 1 Connector Type | D-Sub 9-pin (DE-9) |
| Side 1 Connector Gender | Female |
| Side 2 Connector Type | Terminal block |
| Side 2 Connector Gender | Female |
| Conversion direction | RS422/RS485- RS232 |
| Area of application | External |
| Weight | 65.7 g |
| Height of packaging (single piece) | 45 mm |
| Width of packaging (single piece) | 140 mm |
| Depth of packaging (single piece) | 190 mm |
| Package weight (single piece) | 0.16 kg |
| Gross weight | 0.16 |
-
