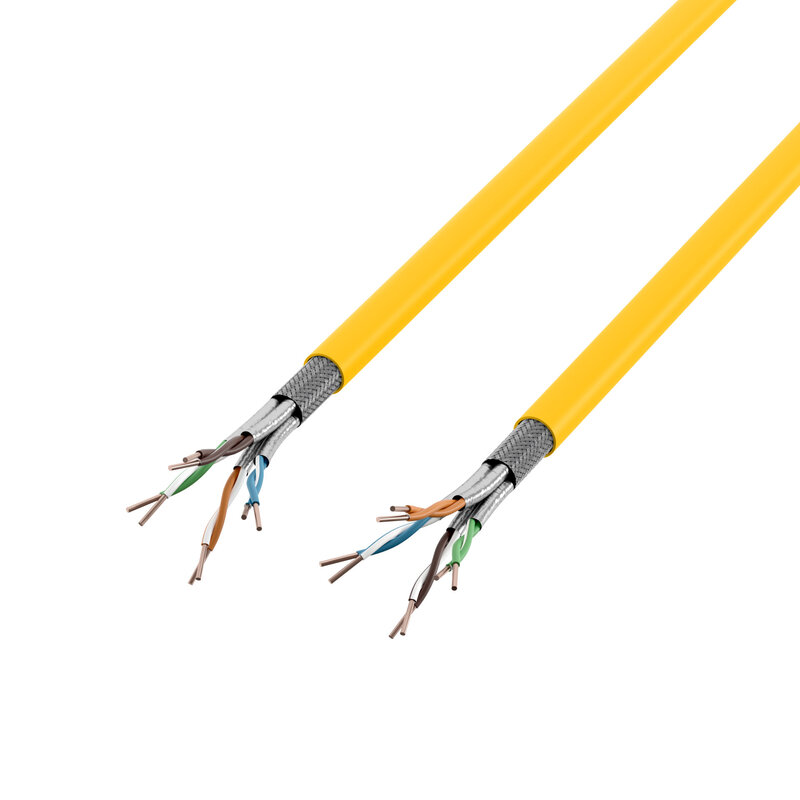

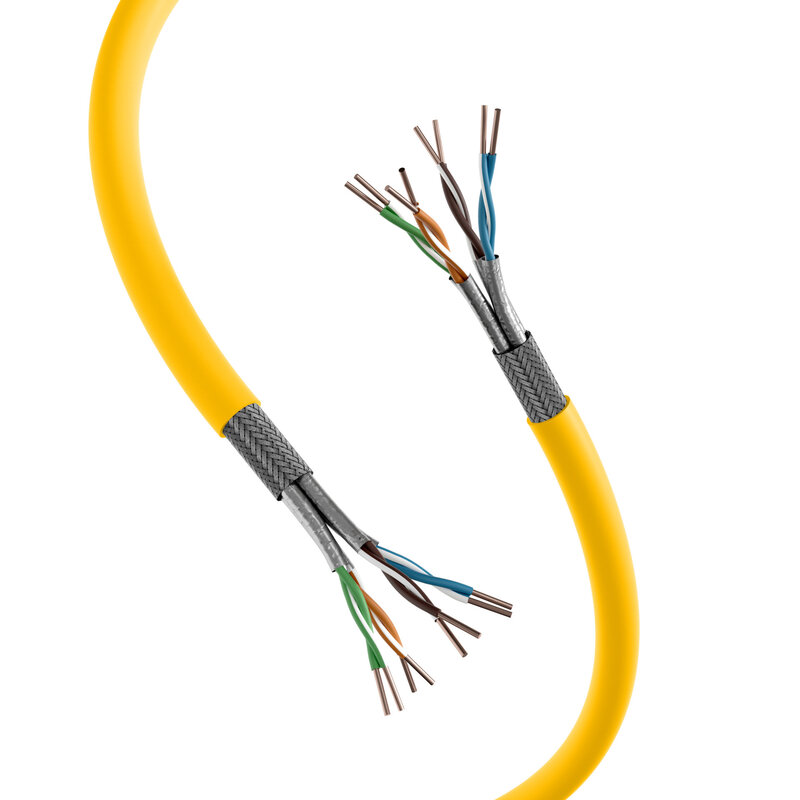

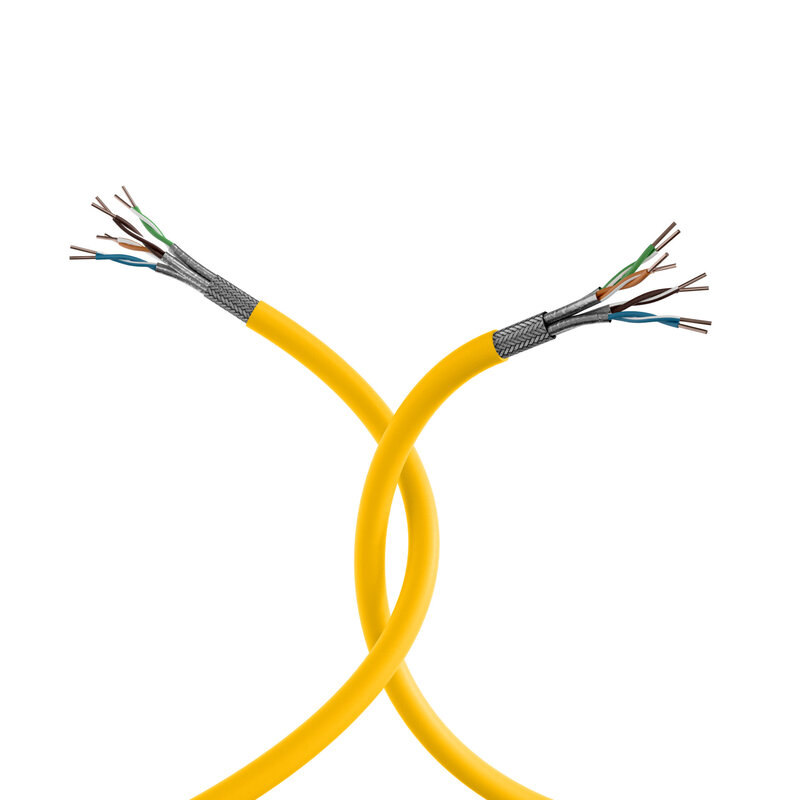

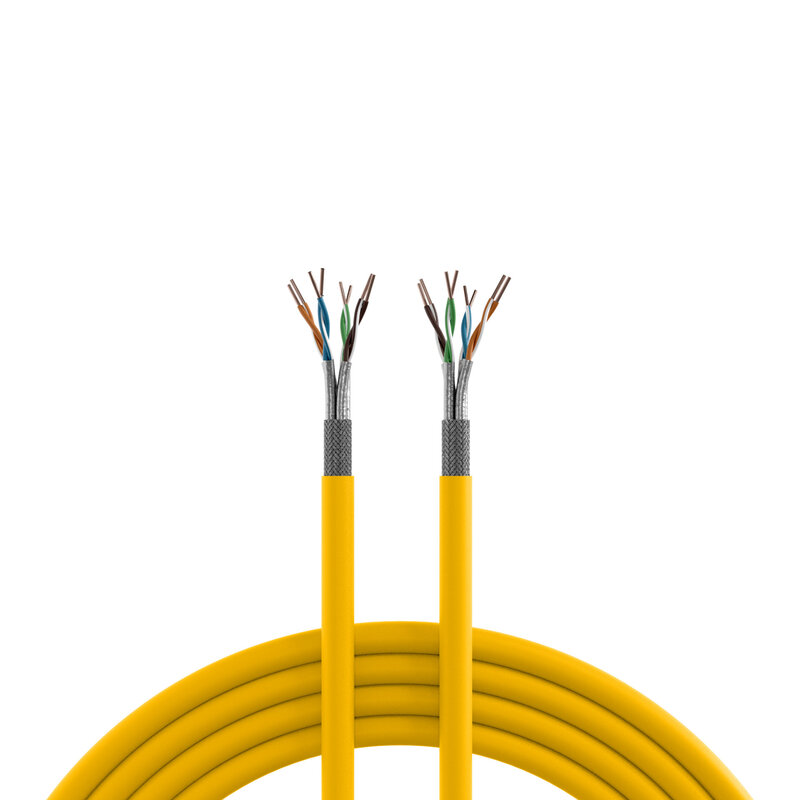

Inštalačný kábel INFRALAN® 99985.x-CPR je konštruovaný pre prenosy do 1200 MHz a svojimi elektrickými prenosovými vlastnosťami a požiadavkami prevyšuje kategóriu 7A. Vhodné pre štruktúrovanú kabeláž triedy E, EA, F a FA podľa ISO/IEC 11801 (AMD 2:2009) resp. EN 50173-1 (2009). S týmto káblom sú možné prenosové rýchlosti až 10 GBit podľa IEEE 802.3.

VLASTNOSTI PRODUKTU

Kábel bez silikónu

Áno

PoE

áno;PoE+

Polomer ohybu (dynamický)

≥ 60 mm

Polomer ohybu (statický)

≥ 30 mm

Štruktúra kábla

S/FTP

Kategória

7A

Kategória dirigenta

Kl.1 = jednoduchý drôt

Materiál vodiča

Cu, pocínované

AWG-veľkosť/množstvo jadier

23/1

Priemer vodiča

0,56 mm

Obrazovka cez splietanie

opletenie

Strandingový prvok

párov

Obrazovka nad lankovým prvkom

fólie

Izolácia jadra

penový PE

Identifikácia jadra

farba

Materiál vonkajšieho plášťa

FRNC

Euro trieda

Cca

Spomaľovač horenia

príl. EN 60332-1

Bez halogénov

príl. EN 60754-1/2

Nízka dymivosť

príl. podľa EN 61034-2

Prevádzková teplota, flexibilný

0 – 50 °C

Prevádzková teplota, fixná

-20 – 60 °C

Prevádzková teplota, skladovanie

0 – 50 °C

Hodnota NVP

78 %

Slučkový odpor

≤ 140 Ohm/km

Nerovnováha odporu

≤ 2 %

Dielektrická pevnosť DC

1 kV/1 min

Izolačný odpor (500V)

≥ 5000 MOhm/km

Kapacita na zem

≤ 1600 pF/km

Impedancia

100 ± 5 Ohm

Prenosová impedancia pri 1 MHz

≤ 10 mOhm/m

Prenosová impedancia pri 10 MHz

≤ 10 mOhm/m

Prenosová impedancia 30 MHz

≤ 20 mOhm/m

Prenosová impedancia 100 MHz

≤ 30 mOhm/m

Separačná trieda podľa EN50174-2

D

Typ útlmu spojky

Typ 1b

Väzbový útlm

≥ 80 dB

Max. Frekvencia

1200 MHz

Štandardy kabeláže

ISO/IEC 11801;EN 50173-1

Inštalačný štandard

EN 50174

Harmonizovaný štandard

EN 50575

Smernica/Nariadenie

RoHS 2011/65/UE;REACH 1907/2006/ES

Prenosové normy

IEEE 802.3 10 Mbit až 10 Gbit

Kábel

IEC 61156-5;EN 50288-9-1
