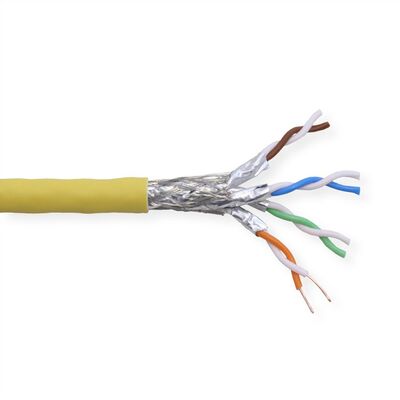

S/FTP (PiMF) drôt LSOH 500m cat.8.2, CPR Dca, AWG22, 2000Mhz, 40GBase-T, žltý, meď, Draka

Kód: {{ productModel }}

Výrobca: Roline

Kat. č.: 60030331

EAN: 4040849461040

UC FUTURE COMPACT22 CAT8.2 S/FTP 2000 MHz Aplikácia Primárne (Campus) Sekund..... celý popis

Na objednávku

1 074,62 € s DPH 895,52 € bez DPH

Pridať do zoznamu

Máte nás radi? Dajte to vedieť aj ostaným

Popis produktu

UC FUTURE COMPACT22 CAT8.2 S/FTP 2000 MHz

Primárne (Campus)
Sekundárne (stúpačka)
Terciárne (horizontálne)
IEEE 802.3: 10Base-T, 100Base-T, 1000Base-T, 10GBase-T; 40 GBase-T, ISDN, TPDDI, ATM, CATV, Breitband-Video, SOHO kabeláž
Napájanie cez Ethernet PoE/PoE+
IEEE 802.3af a IEEE 802.3at

Štandardné, pevné, LSFRZH

STAVBA
Dirigent	Holý medený drôt O 0,64 mm (AWG22)
Izolácia	Penový polyetylén, O 1,6 mm
Krútenie	2 jadrá do páru
Kábel položte	4 páry
Spárovať obrazovku	Okolo každého páru laminovaná hliníková fólia
Celková obrazovka	Medený vrkoč, pocínovaný
Plášť	Bezhalogénový, horľavý plášťový materiál; LSFRZH podľa EN50289-2-27, žltá RAL 1021
Vonkajší priemer	Žiadne M. 8,5 mm
Hmotnosť	Žiadne M. 80 kg/km
Ťahová sila	340
MECHANICKÉ VLASTNOSTI
Polomer ohybu	Inštalácia	>= 8 X OD
	Nainštalované	>= 8 X OD
Rozsah teplôt	Počas prevádzky	-20 °C až + 60 °C
	počas inštalácie	0 °C až + 50 °C

ELEKTRICKÉ VLASTNOSTI
Odpor DC slučky		<= 130 ?/km
Nerovnováha odporu		<= 1 %
Izolačný odpor	(500 V)	>= 5 000 M?* km
Kapacita	pri 800 Hz	Žiadne M. 43 nF/km
Nevyváženosť kapacity	(pár/zem)	<= 1200 pF/km
Stredná charakteristická impedancia	@ 100 MHz	100 ± 5 ?
Nominálna rýchlosť šírenia		Žiadne M. 73 %
Skreslenie oneskorenia		20 ns/100 m
Prenosová impedancia	Pri 1 MHz	5 m?/m	1. stupeň
	Pri 10 MHz	5 m?/m	1. stupeň
	Pri 30 MHz	10 m?/m	1. stupeň
	Pri 100 MHz	20 m?/m	1. stupeň
Väzbový útlm		85 dB	Typ 2
Klasifikácia segregácie podľa EN 50174-2		"D"
Útlm @ 2000 Mhz	88,4 dB
NEXT @ 2000 Mhz	70,0 dB
PS-NEXT @ 2000 Mhz	69,0 dB
ACR @ 2000 MHz	-18,4 dB
PS-ACR-F @ 2000 MHz	47,0 dB

UC FUTURE COMPACT22 CAT8.2 S/FTP 2000MHZ

Primary (Campus)
Secondary (Riser)
Tertiary (Horizontal)
IEEE 802.3: 10Base-T, 100Base-T,1000Base-T, 10GBase-T; 40GBase-T ,ISDN, TPDDI, ATM, CATV,Breitband-Video, SOHO-Cabling
Power over Ethernet PoE/PoE+
IEEE 802.3af and IEEE 802.3at

Standard, Solid, LSFRZH

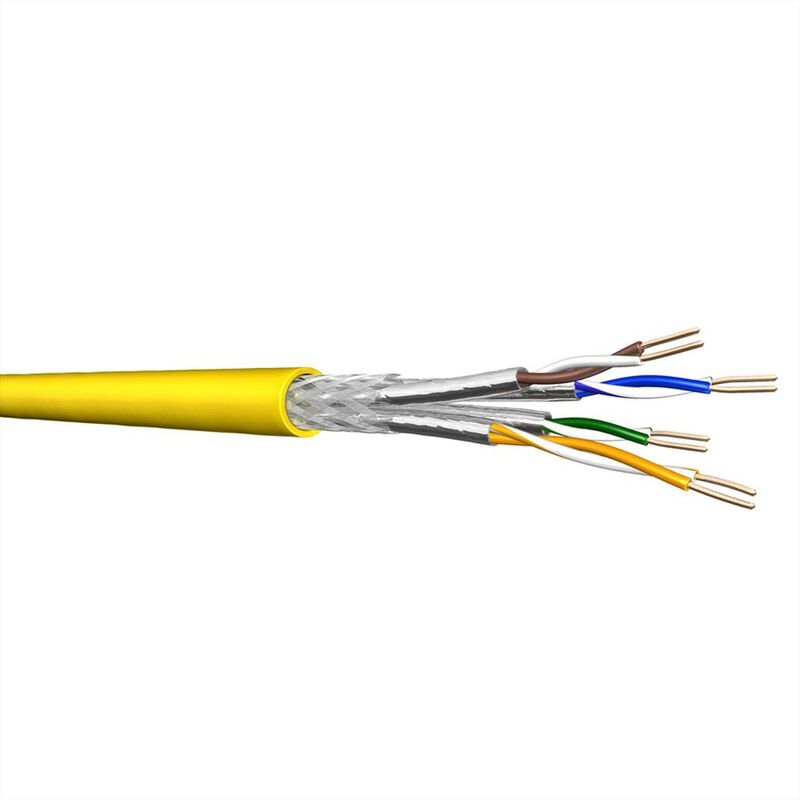

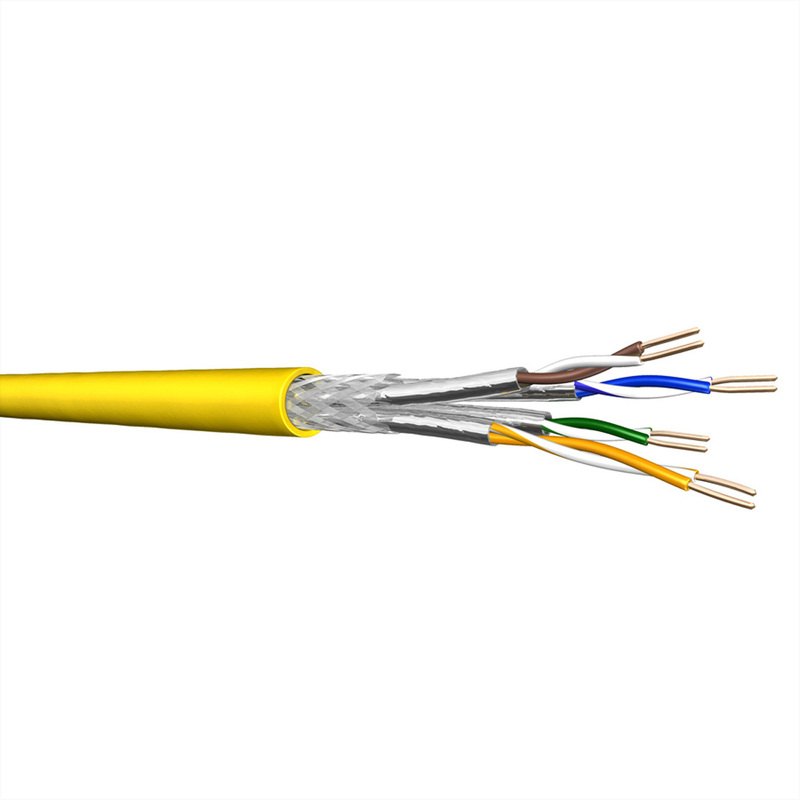

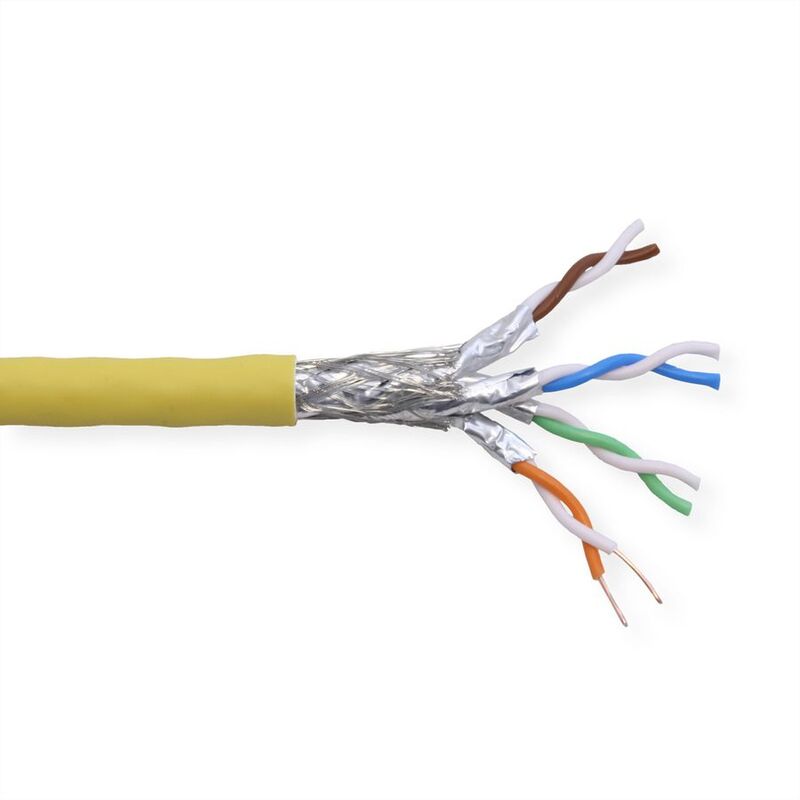

CONSTRUCTION
Conductor		Bare copper wire Ø 0.64 mm (AWG22)
Insulation		Foam-Skin Polyethylen, Ø 1.6 mm
Twisting		2 cores to the pair
Cable lay up		4 pairs

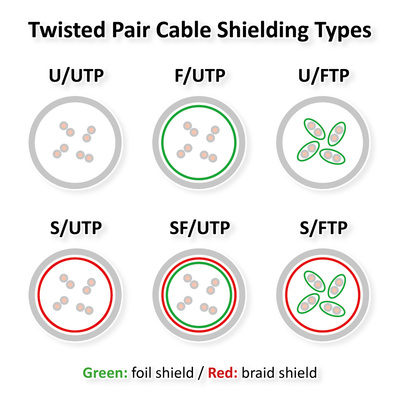

Pair Screen		Al-laminated plastic foil around each pair
Overall screen		Copper braid, tinned
Sheath		Halogen free, fire retardant sheathing material; LSFRZH acc. EN50289-2-27, yellow RAL 1021
Outer diameter		Nom. 8.5 mm
Weight		Nom. 80 kg/km
Tensile force		340
MECHANICAL PROPERTIES
Bending radius	Installation		≥ 8 X OD
	Installed		≥ 8 X OD
Temperature range	During operation		-20°C to + 60°C
	during installation		0°C to + 50°C

ELECTRICAL PROPERTIES
DC loop resistance		≤ 130 Ω/km
Resistance unbalance		≤ 1%
Insulation resistance	(500 V)	≥ 5000 MΩ*km
Capacitance	at 800 Hz	Nom. 43 nF/km
Capacitance unbalance	(pair/ground)	≤ 1200 pF/km
Mean characteristic impedance	@ 100 MHz	100 ± 5 Ω
Nominal velocity of propagation		Nom. 73%
Delay skew		20 ns/100 m
Transfer impedance	At 1 MHz	5 mΩ /m	Grade 1
	At 10 MHz	5 mΩ /m	Grade 1
	At 30 MHz	10 mΩ /m	Grade 1
	At 100 MHz	20 mΩ /m	Grade 1
Coupling attenuation		85 dB	Type 2
Segregation classification acc. EN 50174-2		„D“
Attenuation @ 2000 Mhz	88.4 dB
NEXT @ 2000 Mhz	70.0 dB
PS-NEXT @ 2000 Mhz	69.0 dB
ACR @ 2000 Mhz	-18.4 dB
PS-ACR-F @ 2000 Mhz	47.0 dB
